Deskripsi Produk：

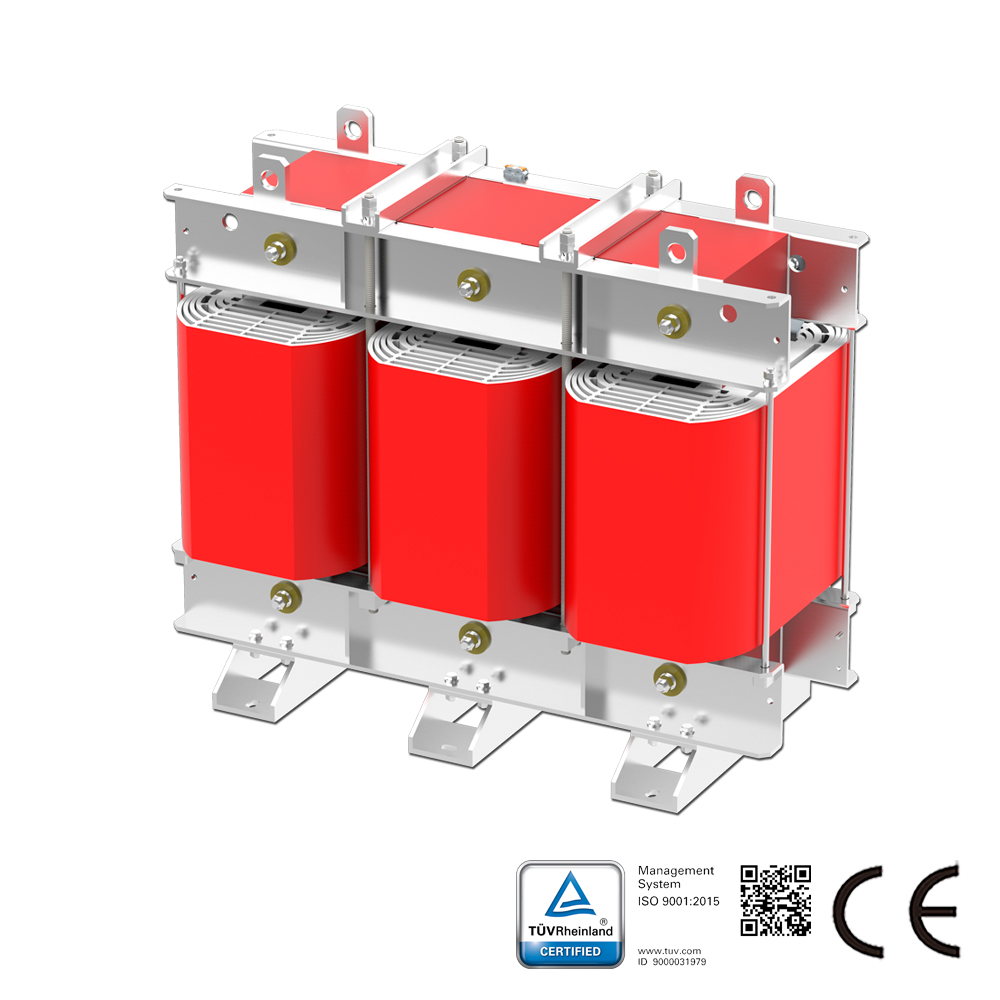

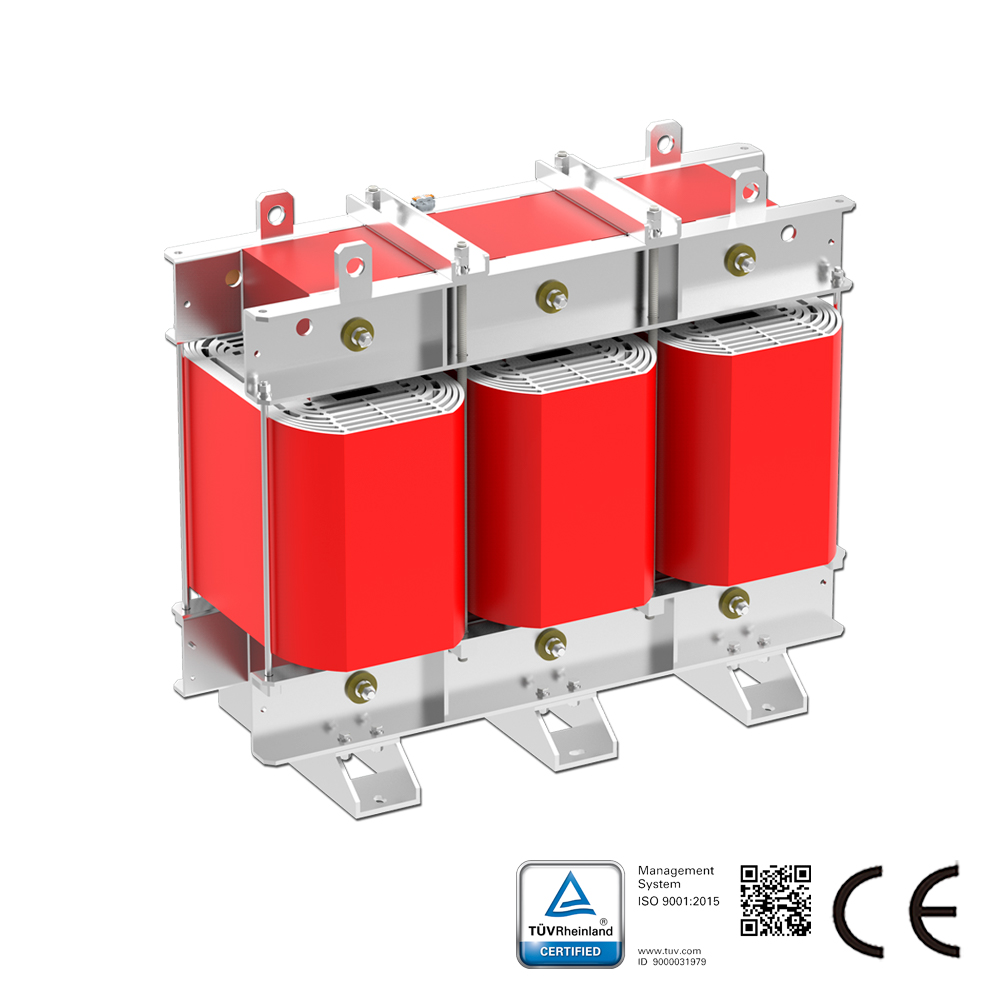

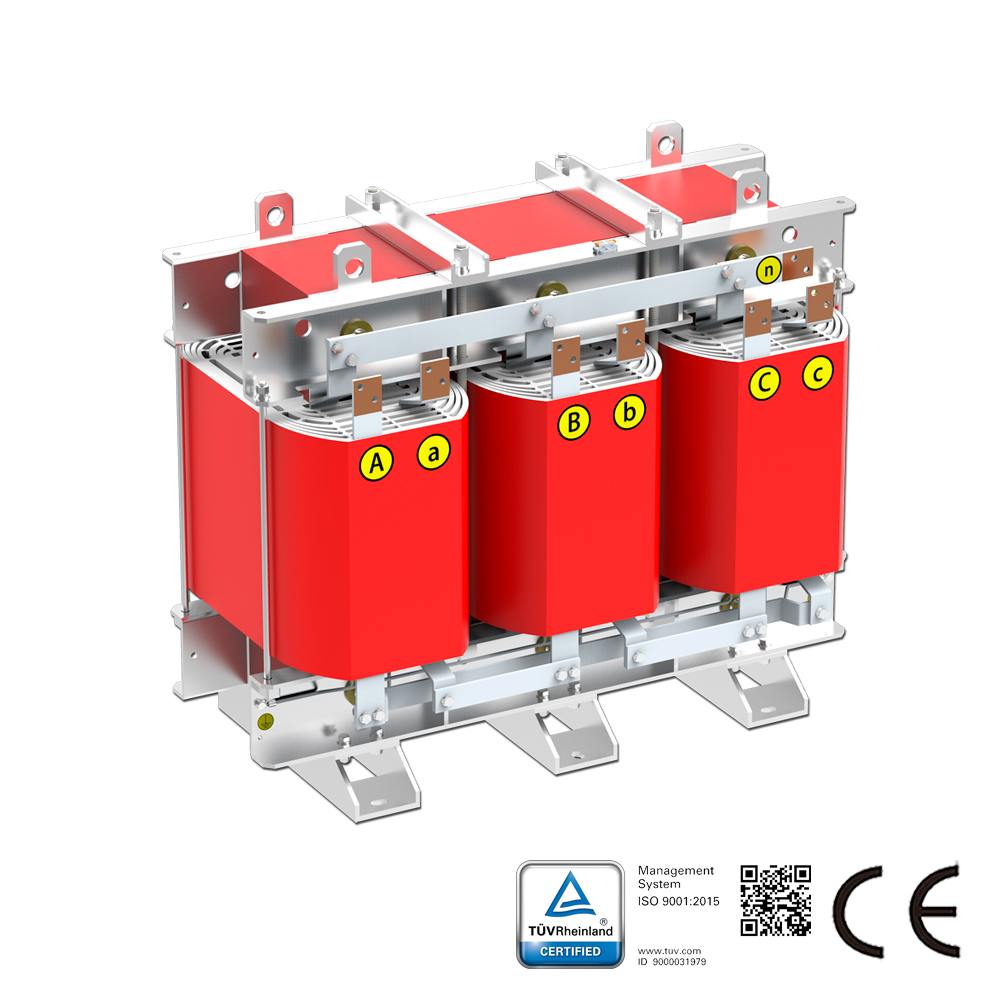

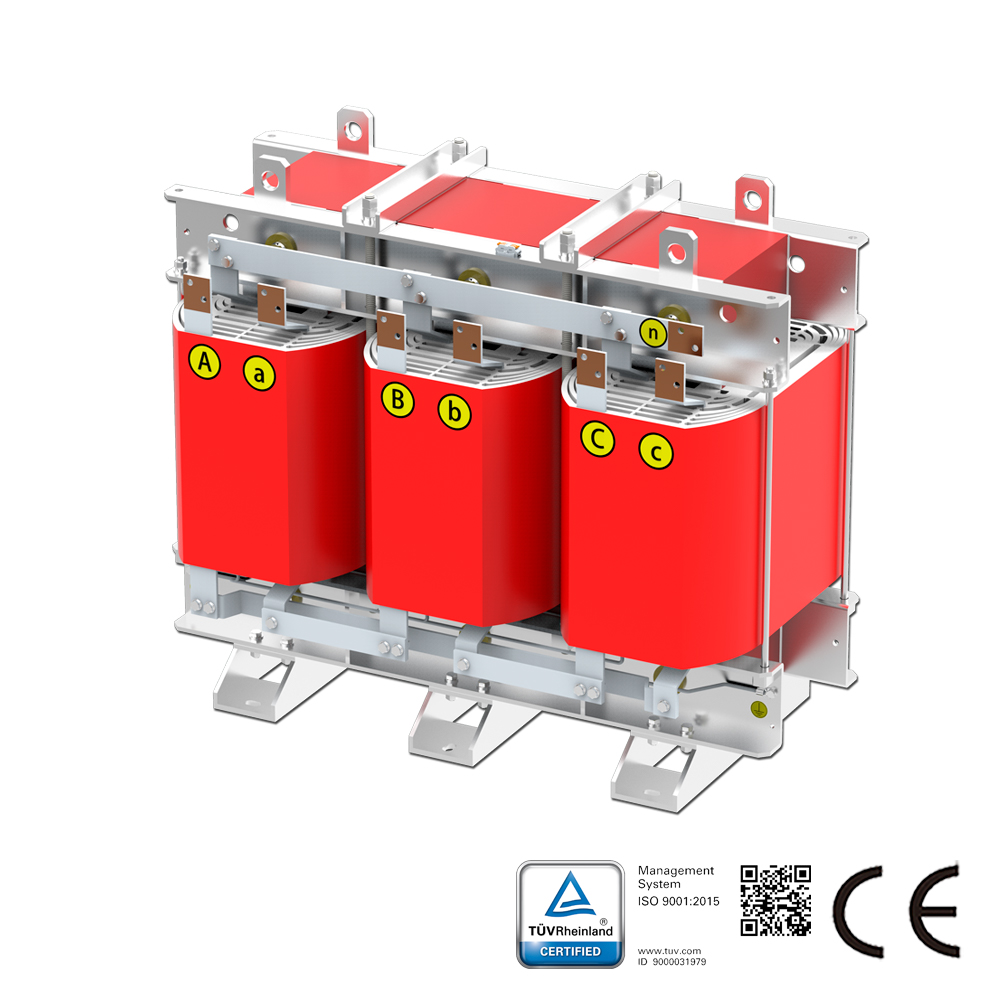

Transformator isolasi tiga fase faktor K13 adalah transformator isolasi tiga fase tipe kering yang dirancang khusus untuk beban nonlinier harmonik tinggi. Inti transformator ini diberi peringkat K=13, memungkinkannya menahan pemanasan tambahan yang disebabkan oleh arus harmonik dan memastikan operasi stabil dalam kondisi harmonik tinggi. Cocok untuk skenario harmonik sedang hingga tinggi (THDi ≤ sekitar 60%), dapat mengakomodasi beban nonlinier 70%–90% (misalnya, pusat data, UPS, penggerak frekuensi variabel).

Fungsi inti: Tidak menghilangkan harmonik, tetapi melalui desain khusus mengendalikan pemanasan harmonik, mencegah overheating belitan, dan memperpanjang umur layanan.

Parameter Dasar:

Kapasitas terukur: 10kVA ~ 1000kVA
Tegangan input: Tiga fase 380V-690V (±10%)
Tegangan output: Tiga fase 380V-690V (±10%)
Frekuensi: 50/60Hz
Grup koneksi: Dyn11
Metode pendinginan: AN (pendinginan udara alami) / AF (pendinginan udara paksa)
Kelas isolasi: Kelas F (155°C), Kelas H (180°C)
Tingkat perlindungan: IP00 / IP20 / IP54
Standar: IEC 60076-11, UL 5085, GB 6450

Fitur Desain Utama (Membedakan dari Transformator Standar)

Desain belitan:
Menggunakan kabel dengan rating di atas 180°C untuk menahan efek penutup dan pemanasan harmonik
Penampang konduktor yang diperbesar dan proses belitan yang dioptimalkan untuk mengurangi rugi-rugi harmonik tambahan
Kapasitas konduktor netral yang diperbesar (cocok untuk ketidakseimbangan tiga fase dan harmonik urutan nol)
Inti: Lembaran baja silikon rugi rendah untuk mengurangi rugi besi dan menurunkan kenaikan suhu
Isolasi & pelindung: Isolasi listrik primer-sekunder + pelindung elektrostatik untuk menekan interferensi mode umum dan mengurangi tegangan netral-ke-tanah
Kontrol kenaikan suhu: Di bawah kondisi beban harmonik K13, kenaikan suhu belitan tidak melebihi batas kelas isolasi.

Fitur Produk:
Kompatibilitas harmonik tinggi: Nilai K13, sangat cocok untuk beban nonlinier 70%–90% (UPS, server, VFD, penyearah)
Keamanan tipe kering: Bebas minyak, tahan api, tahan ledakan, bebas perawatan — ideal untuk penggunaan dalam ruangan, pusat data, rumah sakit
Efisiensi tinggi & kebisingan rendah: Efisiensi ≥98%, kebisingan <55dB (pendinginan AN) Umur panjang & keandalan: Isolasi kelas H, pembuangan panas yang dioptimalkan, mendukung beban tinggi berkelanjutan 24/7 (faktor beban >95%)
Instalasi fleksibel: Desain ringkas, opsi pemasangan di lantai atau kabinet, cocok untuk distribusi daya industri dan bangunan
Kepatuhan standar: Memenuhi standar IEC/UL/GB, cocok untuk lingkungan yang menuntut seperti pusat data, fasilitas industri, dan lokasi medis

Aplikasi Umum:
Pusat data: Server, UPS, AC presisi, distribusi daya PDU
Otomasi industri: Variable frequency drive (VFD), servo, DC drive, peralatan las
Medis/Telekomunikasi: Pencitraan medis, peralatan ruang operasi, stasiun pangkalan komunikasi, PBX
Bangunan komersial: Pencahayaan LED, lift, kelompok perangkat elektronik kantor
