Pengembangan Sistem Tenaga Penerbangan dan Pentingnya Transformator 400Hz

Seiring dengan terus ditingkatkannya peralatan penerbangan dan sistem elektronik militer, sistem catu daya di pesawat harus secara bersamaan memenuhi beberapa persyaratan kritis, termasuk **kepadatan daya tinggi, keandalan tinggi, dan kemampuan beradaptasi terhadap lingkungan ekstrem**. Banyak perangkat kritis di pesawat modern, seperti radar udara, sistem komunikasi, dan sistem navigasi, bergantung pada catu daya yang stabil dan andal.

Dalam sistem tenaga tradisional, sumber frekuensi daya 50Hz atau 60Hz menghasilkan transformator dengan volume yang relatif besar dan berat yang tinggi karena frekuensinya yang rendah, yang tidak mendukung desain miniaturisasi dan ringan peralatan penerbangan. Akibatnya, **sistem tenaga frekuensi menengah 400Hz** secara bertahap menjadi standar penting untuk sistem tenaga penerbangan, dengan transformator 400Hz berfungsi sebagai peralatan inti kritis untuk konversi tegangan dan isolasi listrik dalam sistem ini.

Dengan meningkatkan frekuensi operasi, transformator 400Hz dapat

Pertanyaan Produk atau Solusi

Tantangan Teknis Inti dalam Sistem Daya Penerbangan

Penerbangan modern dan peralatan militer menghadapi beberapa tantangan utama dalam desain sistem daya.

1

Kemampuan Beradaptasi dengan Lingkungan Ekstrem

Peralatan penerbangan dan militer perlu beroperasi secara stabil di lingkungan dengan suhu tinggi, suhu rendah, ketinggian tinggi, getaran kuat, dan semprotan garam. Oleh karena itu, sistem tenaga harus memiliki keandalan tinggi dan toleransi kesalahan untuk memastikan kelancaran pelaksanaan misi kritis.
2

Kepadatan Daya Tinggi dan Tekanan Manajemen Termal

Dengan penerapan perangkat daya baru seperti silikon karbida (SiC), kepadatan daya sistem daya terus meningkat, tetapi hal ini juga membawa persyaratan manajemen termal yang lebih tinggi. Mempertahankan kinerja pembuangan panas yang baik dalam ruang terbatas telah menjadi masalah krusial dalam desain sistem daya penerbangan.
3

Persyaratan Respons Dinamis dan Kualitas Daya

Radar udara, perangkat peluncur elektromagnetik, dan beban berdenyut lainnya mengonsumsi daya dalam jumlah besar secara instan selama pengoperasian. Hal ini mengharuskan sistem catu daya memiliki kemampuan respons dinamis yang sangat cepat untuk mencegah fluktuasi tegangan mengganggu sistem navigasi, komunikasi, dan kontrol.
4

Batasan Ukuran dan Berat

Di sektor penerbangan, berat peralatan secara langsung mempengaruhi efisiensi bahan bakar dan kapasitas muatan. Transformator frekuensi daya tradisional menggunakan inti baja silikon, yang dibatasi oleh kerapatan fluks magnet frekuensi rendah, sehingga memerlukan luas penampang inti yang besar. Hal ini menghasilkan struktur keseluruhan yang besar, menghambat desain ringan peralatan udara.

Prinsip Kerja dan Keunggulan Teknis Transformator 400Hz

Prinsip Dasar Transformator 400Hz

Ukuran transformator sangat terkait dengan frekuensi operasinya. Dalam desain transformator, luas penampang inti biasanya sebanding dengan frekuensi operasi.
Oleh karena itu, ketika frekuensi operasi dinaikkan dari 50Hz atau 60Hz menjadi 400Hz, volume inti yang diperlukan dapat dikurangi secara signifikan.

Dalam sistem tenaga penerbangan yang umum, proses konversi daya biasanya mencakup langkah-langkah berikut:

1. Menyearahkan catu daya DC onboard (misalnya, 28V atau 270V DC) atau daya AC yang dikonversi frekuensinya.
2. Menghasilkan catu daya AC 400Hz yang stabil menggunakan teknologi PWM melalui inverter.
3. **Transformator 400Hz** melakukan regulasi tegangan (misalnya, step-up ke 115V/200V) dan menyediakan isolasi listrik.

Melalui struktur ini, transformator 400Hz secara bersamaan menjalankan fungsi penting **transformasi tegangan, isolasi sistem, dan stabilisasi kualitas daya** selama proses konversi daya.

Material Magnetik dan Optimasi Struktural

Untuk mengakomodasi frekuensi operasi yang lebih tinggi, transformator 400Hz biasanya menggunakan material dan teknologi berikut:

1. Struktur laminasi lembaran baja silikon tipis (ketebalan sekitar 0,1–0,2 mm)
2. Material inti paduan amorf
3. Material ferit dengan rugi-rugi rendah

Material-material ini memiliki permeabilitas tinggi dan rugi-rugi arus eddy rendah, secara signifikan meningkatkan efisiensi transformator dan mengurangi timbulnya panas.

.anchors2 h4

Keuntungan Transformator 400Hz Dibandingkan dengan Transformator Frekuensi Daya

Dibandingkan dengan transformator tradisional 50Hz atau 60Hz, transformator 400Hz menawarkan keuntungan teknis yang signifikan dalam sistem daya penerbangan.

Ukuran dan Berat yang Berkurang Secara Signifikan

Karena frekuensi operasi yang lebih tinggi, ukuran inti transformator 400Hz dapat dikurangi secara signifikan, biasanya mencapai: Pengurangan volume sekitar 30%–50%, Pengurangan berat sekitar 20%–40%. Hal ini sangat penting untuk mengurangi berat pesawat dan meningkatkan muatan.
Kepadatan Daya Tinggi

Frekuensi operasi yang lebih tinggi memungkinkan transmisi daya yang lebih besar per unit volume, secara signifikan meningkatkan kepadatan daya sistem tenaga dan memenuhi persyaratan pasokan daya untuk beban daya tinggi seperti radar dan peralatan energi terarah.
Efisiensi Lebih Tinggi dan Kerugian Lebih Rendah

Melalui material inti magnetik yang dioptimalkan dan desain struktural, efisiensi transformator 400Hz biasanya dapat mencapai lebih dari 95%, sementara kerugian tanpa beban juga berkurang secara signifikan, sehingga mengurangi tekanan manajemen termal sistem.

Kinerja Respons Dinamis yang Sangat Baik

Kecepatan respons dinamis sistem catu daya 400Hz secara signifikan lebih baik daripada catu daya frekuensi jaringan. Waktu regulasi tegangan biasanya dapat dikontrol dalam hitungan milidetik, secara efektif menekan fluktuasi tegangan yang disebabkan oleh beban pulsa.
Kinerja Isolasi Listrik dan Kompatibilitas Elektromagnetik yang Lebih Baik

Transformator 400Hz dapat mencapai isolasi listrik yang ketat antara input dan output, sekaligus memberikan penekanan terhadap interferensi elektromagnetik dari jaringan listrik, sehingga meningkatkan kompatibilitas elektromagnetik (EMC) dan keamanan keseluruhan sistem.

Bidang Aplikasi Khas Transformator 400Hz

Berkat kerapatan daya yang tinggi dan keandalan yang tinggi, transformator 400Hz banyak digunakan dalam berbagai sistem daya canggih.

Sistem Tenaga Udara

Dalam sistem konverter statis kedirgantaraan (ASI), transformator 400Hz digunakan untuk mengubah daya udara menjadi **AC 115V/200V 400Hz** standar, menyediakan daya stabil untuk sistem kontrol penerbangan, sistem navigasi, dan peralatan komunikasi.

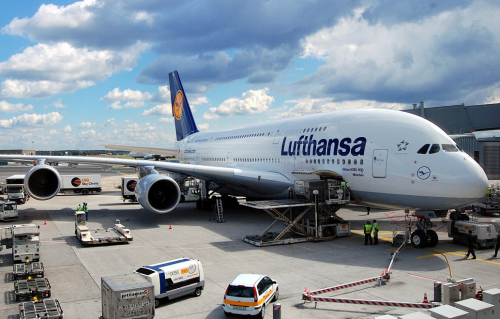

Daya Dukung Penerbangan Berbasis Darat

Peralatan daya darat bandara biasanya menggunakan catu daya statis 400Hz untuk menyediakan daya bagi peralatan onboard pada pesawat yang diparkir. Transformator 400Hz memainkan peran penting dalam konversi tegangan dan isolasi di dalam unit-unit ini.
Peralatan Militer dan Sistem Khusus

Peralatan Militer dan Sistem Khusus

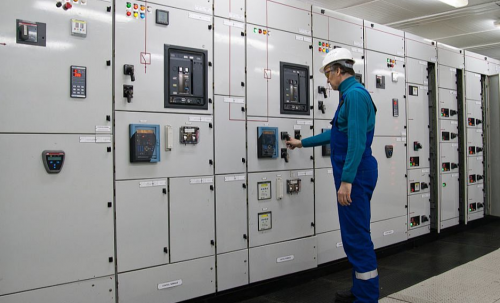

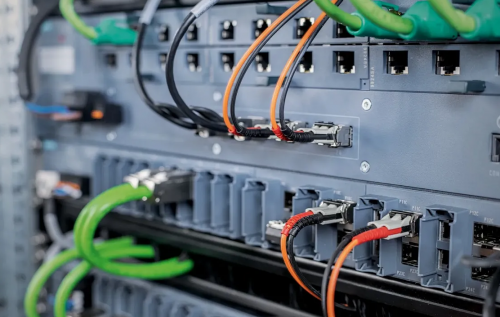

Peralatan Uji Industri Presisi Tinggi

Di bidang seperti manufaktur semikonduktor, peralatan uji catu daya, dan peralatan pencitraan medis, sistem catu daya 400Hz juga digunakan untuk membangun catu daya uji yang sangat stabil.

Tren Pengembangan Teknologi Catu Daya 400Hz

Dengan kemajuan teknologi elektronika daya, sistem catu daya 400Hz terus berkembang.

Pertama, frekuensi operasi sistem daya cenderung menuju frekuensi yang lebih tinggi, seperti 800Hz atau bahkan lebih tinggi, untuk lebih mengurangi ukuran komponen magnetik. Kedua, dengan penerapan perangkat daya silikon karbida (SiC) dan galium nitrida (GaN), efisiensi dan kepadatan daya sistem catu daya akan semakin ditingkatkan.

Selanjutnya, sistem catu daya masa depan secara bertahap akan menggabungkan **teknologi pemantauan cerdas dan prediksi kegagalan**, meningkatkan keandalan sistem dan efisiensi pemeliharaan melalui pemantauan status peralatan secara real-time.

Kesimpulan

Dalam sistem tenaga kedirgantaraan dan militer, **trafo 400Hz** mencapai peningkatan komprehensif dalam miniaturisasi peralatan, kepadatan daya tinggi, dan keandalan tinggi dengan meningkatkan frekuensi operasi.

Dibandingkan dengan trafo frekuensi daya tradisional, trafo 400Hz memiliki keunggulan signifikan dalam ukuran dan berat, efisiensi, respons dinamis, dan kinerja kompatibilitas elektromagnetik, menjadikannya komponen inti yang krusial dari sistem tenaga kedirgantaraan modern.

Dengan perkembangan material baru dan perangkat daya baru, teknologi catu daya 400Hz dan trafo 400Hz akan memainkan peran yang lebih penting di masa depan dalam kedirgantaraan, elektronika daya, dan peralatan industri kelas atas.
