Transformator untuk Bidang Elektroplating

Dalam aplikasi catu daya elektroplating daya tinggi, teknologi penyearah multi-pulsa yang dikombinasikan dengan autotransformator penggeser fasa dianggap sebagai solusi mitigasi harmonik yang sangat efisien dan andal.
Ikhtisar Solusi Sumber Harmonik Risiko Harmonik Solusi Mitigasi Prinsip Teknis Keuntungan Teknis Bidang Aplikasi Kesimpulan

Ikhtisar Masalah Harmonik pada Catu Daya Elektroplating

Catu daya elektroplating adalah peralatan listrik yang sangat penting dalam industri finishing permukaan. Karena daya operasinya yang tinggi dan jam operasi yang panjang, dampaknya terhadap jaringan listrik sangat signifikan.

Catu daya elektroplating tradisional sering menghasilkan sejumlah besar arus harmonik selama proses konversi AC ke DC, yang secara serius mempengaruhi sistem pasokan listrik dan peralatan terkait.

Dengan peningkatan otomatisasi industri yang berkelanjutan, jalur produksi elektroplating telah menuntut kualitas daya yang lebih tinggi.
Oleh karena itu, bagaimana cara mengontrol dan mengurangi harmonik yang dihasilkan oleh catu daya elektroplating secara efektif telah menjadi masalah penting dalam manajemen kualitas daya perusahaan.

Pertanyaan Produk atau Solusi
Sumber Utama Harmonik dalam Catu Daya Electroplating
Harmonik dalam catu daya electroplating terutama berasal dari tahap penyearah (rectification), termasuk penyearah terkontrol fase thyristor dan arus input yang terdistorsi dalam catu daya switching.
  • Harmonik yang Dihasilkan oleh Penyearah Terkendali Fase Thyristor
    Catu daya pelapisan listrik tradisional umumnya menggunakan teknologi penyearah terkontrol fase thyristor. Teknologi ini mengontrol tegangan keluaran dengan menyesuaikan sudut penyalaan thyristor, tetapi selama operasi, ia menarik arus pulsa non-sinusoidal dari jaringan listrik, menghasilkan sejumlah besar harmonik orde rendah, seperti: harmonik ke-5, harmonik ke-7, harmonik ke-11, harmonik ke-13; Harmonik ini menyebabkan distorsi parah pada bentuk gelombang arus jaringan listrik, sehingga mempengaruhi operasi stabil seluruh sistem distribusi daya.
  • Harmonik yang Disebabkan oleh Struktur Catu Daya Switching
    Dalam beberapa tahun terakhir, untuk meningkatkan efisiensi dan mengurangi ukuran peralatan, banyak catu daya elektroplating telah mengadopsi struktur catu daya switching (penyearah + inverter IGBT). Namun, sistem ini biasanya menggunakan sirkuit penyaringan kapasitor di bagian depan, yang menghasilkan karakteristik pulsa yang signifikan pada arus input, serta menghasilkan kandungan harmonik yang tinggi.
Dampak Harmonik pada Sistem Daya
Harmonik yang dihasilkan oleh catu daya electroplating tidak hanya memengaruhi kualitas jaringan listrik tetapi juga dapat menimbulkan berbagai risiko pada produksi industri.
  • 1

    Peralatan Terlalu Panas dan Masa Pakai Berkurang

    Arus harmonik menghasilkan kerugian tambahan pada peralatan seperti transformator, kabel, dan motor, yang menyebabkan peningkatan kenaikan suhu peralatan, percepatan penuaan isolasi, dan bahkan kerusakan peralatan.
  • 2

    Interferensi Sistem Kelistrikan

    Harmonik menghasilkan interferensi elektromagnetik frekuensi tinggi, yang memengaruhi sistem komunikasi, sistem kontrol otomatis, dan peralatan elektronik presisi di dalam bengkel. Dalam kasus yang parah, hal ini dapat menyebabkan malfungsi atau kegagalan sistem.
  • 3

    Faktor Daya Menurun

    Harmonik mengurangi faktor daya keseluruhan sistem. Ketika faktor daya turun di bawah standar perusahaan listrik, perusahaan mungkin perlu membayar denda tagihan listrik tambahan.
  • 4

    Pemborosan Energi dan Bahaya Keselamatan

    Arus harmonik pada dasarnya adalah daya yang tidak efektif, yang meningkatkan konsumsi energi sistem dan berpotensi menyebabkan getaran transformator, peningkatan kebisingan, dan bahkan, dalam kasus ekstrem, risiko panas berlebih dan kebakaran.
Solusi Mitigasi Harmonik untuk Catu Daya Electroplating
Saat ini, metode mitigasi harmonik yang umum dalam aplikasi industri terutama mencakup pendekatan berikut:
  • Filter Pasif
    Filter pasif terdiri dari komponen seperti induktor dan kapasitor. Mereka menyerap harmonik dengan menyediakan jalur impedansi rendah untuk harmonik tertentu.

    Keunggulan

    • Struktur sederhana
    • Biaya rendah
    • Keandalan tinggi

    Kekurangan

    • Ukuran lebih besar
    • Hanya efektif untuk harmonik orde tetap
    • Dapat beresonansi dengan impedansi sistem
  • Filter Daya Aktif (APF)
    Filter daya aktif menggunakan teknologi elektronika daya untuk mendeteksi harmonisa secara real-time dan menghasilkan arus kompensasi dengan magnitudo yang sama tetapi arah berlawanan untuk membatalkan harmonisa.

    Keuntungan

    • Kemampuan kompensasi dinamis yang kuat
    • Efek penyaringan dapat mencapai lebih dari 90%

    Kerugian

    • Biaya lebih tinggi
    • Kapasitas dibatasi oleh perangkat daya
    • Lebih cocok untuk aplikasi daya kecil hingga menengah
  • Teknologi penyearah multi-pulsa
    Teknologi penyearahan multi-pulsa mengubah pasokan listrik tiga fase menjadi beberapa set tegangan dengan sudut fase yang berbeda melalui autotransformator penggeser fase, yang kemudian disuplai ke beberapa jembatan penyearah. Arus harmonik yang dihasilkan oleh jembatan penyearah yang berbeda saling membatalkan di dalam transformator, sehingga secara signifikan mengurangi arus harmonik yang disuntikkan ke jaringan listrik.

    Keunggulan

    • Menekan harmonik pada sumber penyearahan, memberikan kinerja mitigasi yang stabil
    • Tidak bergantung pada peralatan elektronika daya yang kompleks, memastikan keandalan sistem yang tinggi
    • Meningkatkan faktor daya sistem dan mengurangi risiko biaya denda listrik
    • Cocok untuk sistem daya industri berdaya tinggi dengan operasi berkelanjutan

    Kekurangan

    • Investasi peralatan awal yang lebih tinggi
    • Ukuran dan berat peralatan yang lebih besar, memerlukan ruang instalasi yang memadai

Prinsip Autotransformator Penggeser Fase dan Penyearahan Multi-Pulsa

Struktur Penyearahan Multi-Pulsa

Struktur umum dalam sistem penyearahan multi-pulsa meliputi:

  • Penyearahan 12-pulsa
  • Penyearahan 18-pulsa
  • Penyearahan 24-pulsa

Mengambil sistem penyearahan 24-pulsa sebagai contoh, autotransformator penggeser fasa menghasilkan beberapa set tegangan tiga fasa dengan perbedaan fasa tertentu (biasanya **perbedaan fasa 15°**).
Tegangan-tegangan ini masing-masing disuplai ke beberapa jembatan penyearah untuk penyearahan.

Prinsip Pembatalan Harmonik

Arus harmonik yang dihasilkan oleh jembatan penyearah yang berbeda, karena perbedaan fasanya, saling membatalkan satu sama lain ketika ditumpangkan pada sisi primer transformator menggunakan gaya gerak magnet. Contohnya:

  • Harmonik ke-5
  • Harmonik ke-7
  • Harmonik ke-11
  • Harmonik ke-13

Harmonik rendah ini dilemahkan secara signifikan dalam sistem, dan yang akhirnya masuk ke jaringan listrik terutama adalah harmonik yang lebih tinggi dengan amplitudo yang lebih kecil (seperti harmonik ke-23 dan ke-25), sehingga sangat mengurangi tingkat distorsi harmonik total sistem.

.anchors2 h4
Keuntungan Teknis Phase-Shifting Autotransformer
Dibandingkan dengan solusi pemfilteran tradisional, metode ini menekan harmonik langsung pada sumbernya dan oleh karena itu banyak digunakan dalam sistem daya industri skala besar.
  • Kemampuan Penekanan Harmonik yang Sangat Baik
    Dengan menggunakan teknologi penyearah multi-pulsa, Total Harmonic Distortion arus (THDi) dari arus masukan sistem biasanya dapat dikendalikan dalam kisaran 5% hingga 8%, memenuhi persyaratan standar kualitas daya.
  • Pemanfaatan Kapasitas Peralatan Tinggi
    Autotransformer mentransfer daya melalui kombinasi kopling elektromagnetik dan konduksi langsung. Dibandingkan dengan transformator isolasi tradisional, kebutuhan kapasitasnya dapat dikurangi sekitar **80% atau lebih**, sehingga mengurangi ukuran peralatan dan meningkatkan efisiensi sistem.
  • Keandalan Struktural Tinggi
    Solusi ini terutama terdiri dari inti besi, lilitan, dan struktur isolasi, tanpa komponen elektronika daya yang kompleks. Oleh karena itu, solusi ini memiliki keunggulan berikut: Kapasitas kelebihan beban yang kuat, Operasi yang stabil, Perawatan yang sederhana. Solusi ini sangat cocok untuk lingkungan operasi kontinu berdaya tinggi di bengkel pelapisan listrik.
  • Tingkatkan Faktor Daya Sistem
    Karena pengurangan konten harmonik, faktor daya sistem secara keseluruhan meningkat secara signifikan, yang membantu menghindari denda faktor daya dan mengurangi biaya listrik perusahaan.
Bidang Aplikasi Khas Phase-Shifting Autotransformer
Sistem catu daya berbasis teknologi penyearah multi-pulsa (phase-shifting autotransformer) telah diadopsi secara luas di banyak sektor industri.

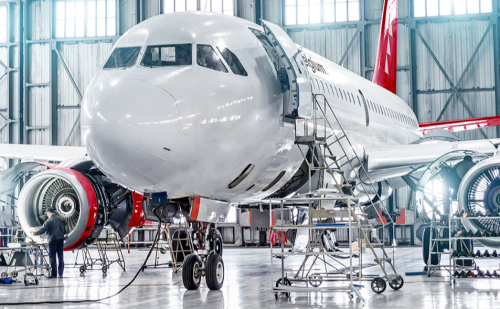

  • Industri Dirgantara dan Pertahanan
    Perawatan permukaan komponen kunci

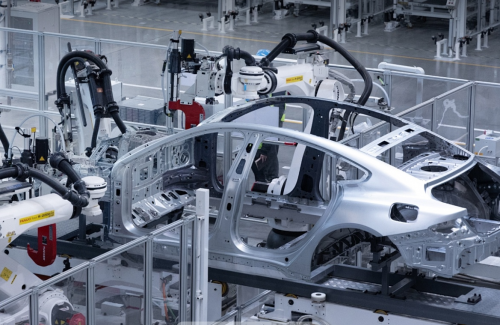

  • Industri Manufaktur Otomotif
    Pelapisan listrik pada sistem ABS, peredam kejut, velg aluminium, dll.

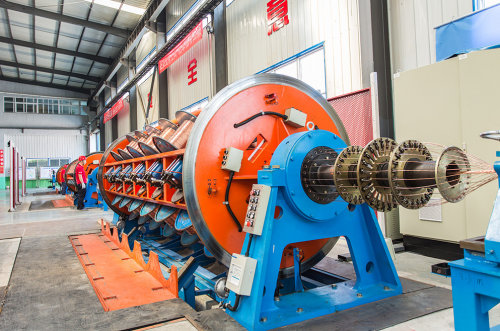

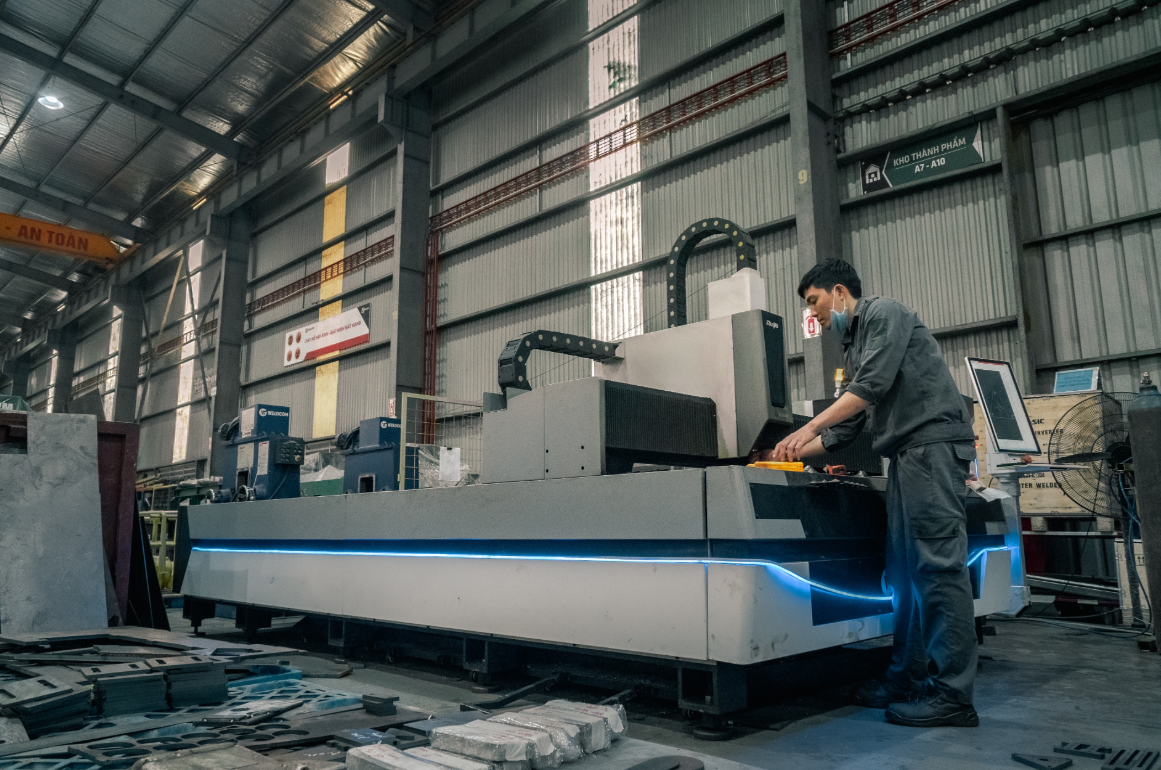

  • Industri Mesin dan Peralatan
    Penguatan permukaan mesin konstruksi dan peralatan pertambangan
  • Industri Baja dan Pembuatan Kapal
    Lini produksi pelapisan listrik kontinu dan pembuatan komponen besar

Kesimpulan

Harmonisa yang dihasilkan oleh catu daya elektroplating terutama berasal dari tahap penyearahan dan merupakan faktor signifikan yang mempengaruhi kualitas daya industri.

Dengan menggunakan teknologi penyearahan multi-pulsa dan autotransformator penggeser fasa, penekanan harmonik aktif dapat dicapai pada sisi catu daya. Harmonisa yang dihasilkan oleh jembatan penyearah yang berbeda saling meniadakan dalam sistem, secara signifikan mengurangi arus harmonik yang masuk ke jaringan listrik.

Solusi ini menawarkan keuntungan sebagai berikut:

  • 1. Mitigasi harmonik efisiensi tinggi
  • 2. Keandalan tinggi
  • 3. Faktor daya tinggi
  • 4. Berlaku untuk skenario industri daya tinggi

Oleh karena itu, dalam aplikasi catu daya DC daya tinggi seperti elektroplating, elektrolisis, dan metalurgi, solusi penyearahan multi-pulsa autotransformator penggeser fasa telah menjadi jalur teknologi penting untuk meningkatkan kualitas daya dan mencapai produksi hijau.
