Transformator penyearah pulsa dapat mengurangi faktor riak pada sisi DC unit penyearah dan gelombang harmonik pada sisi AC melalui penyearahan multi-fase. Karena pergeseran fase buatan dalam unit penyearah dapat membuat gelombang harmonik utama ada pada gelombang ke-23 ke-25 dan lebih, bukan gelombang ke-5 ke-7 sebelumnya. Desain ini akan sangat meningkatkan dampak harmonik sisi kedua pada sisi grid.

Pergeseran fase pada belitan sisi grid adalah desain umum dalam transformator penyearah. Umumnya, transformator penyearah 12-pulsa memiliki belitan tegangan rendah dengan struktur split aksial. Penyearahan 24-pulsa dapat dicapai dengan menggunakan dua transformator penyearah 12-pulsa secara bersamaan. Tetapi dua transformator penyearah 12-pulsa akan memakan lebih banyak ruang, meningkatkan biaya lebih banyak, dan sebagainya.

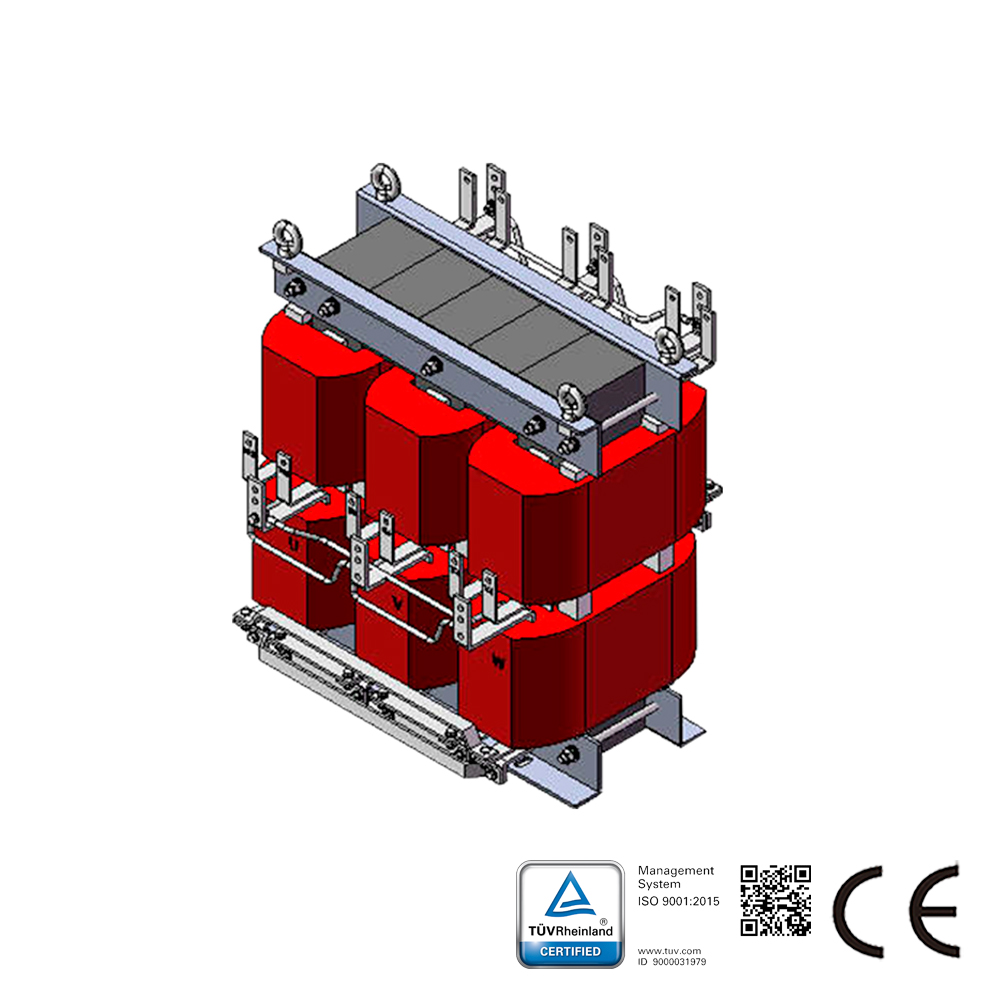

Transformator penyearah 24-pulsa yang dirancang dan diproduksi oleh perusahaan kami terdiri dari dua set kumparan penyearah autotransformasi 12-pulsa yang terhubung paralel, dan satu inti besi. Ini dapat membentuk empat kelompok tegangan saluran tiga fase, dan fase tegangan saluran berbeda 15° secara berurutan. Empat kelompok rangkaian jembatan penyearah terhubung paralel melalui reaktor antar-fase untuk mengeluarkan tegangan DC 24-pulsa.

Desain ini dapat menghemat 82,7% kapasitas autotransformator dalam rangkaian ini. Jadi volume penyearah dapat dikurangi secara signifikan. Keunggulannya sangat signifikan ketika membutuhkan penyearahan daya tinggi.

Aplikasi:

Catu daya pelapisan listrik
