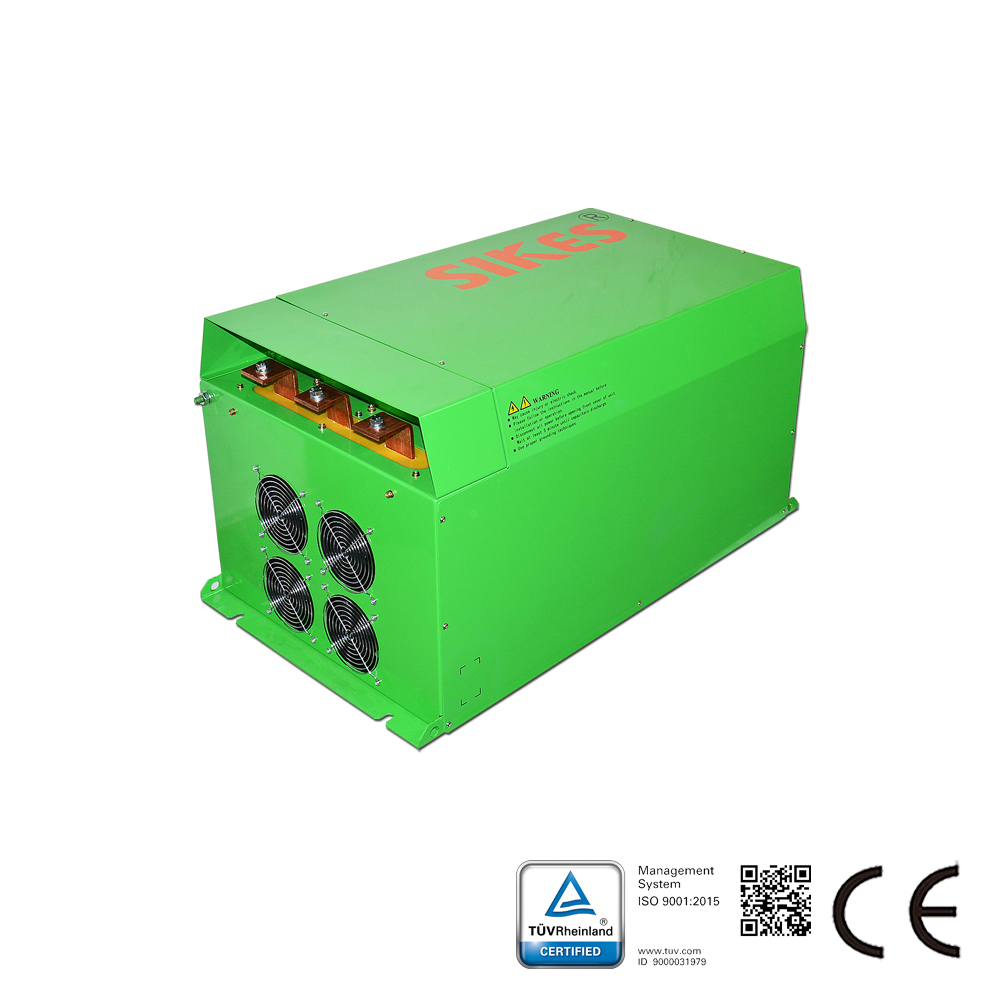

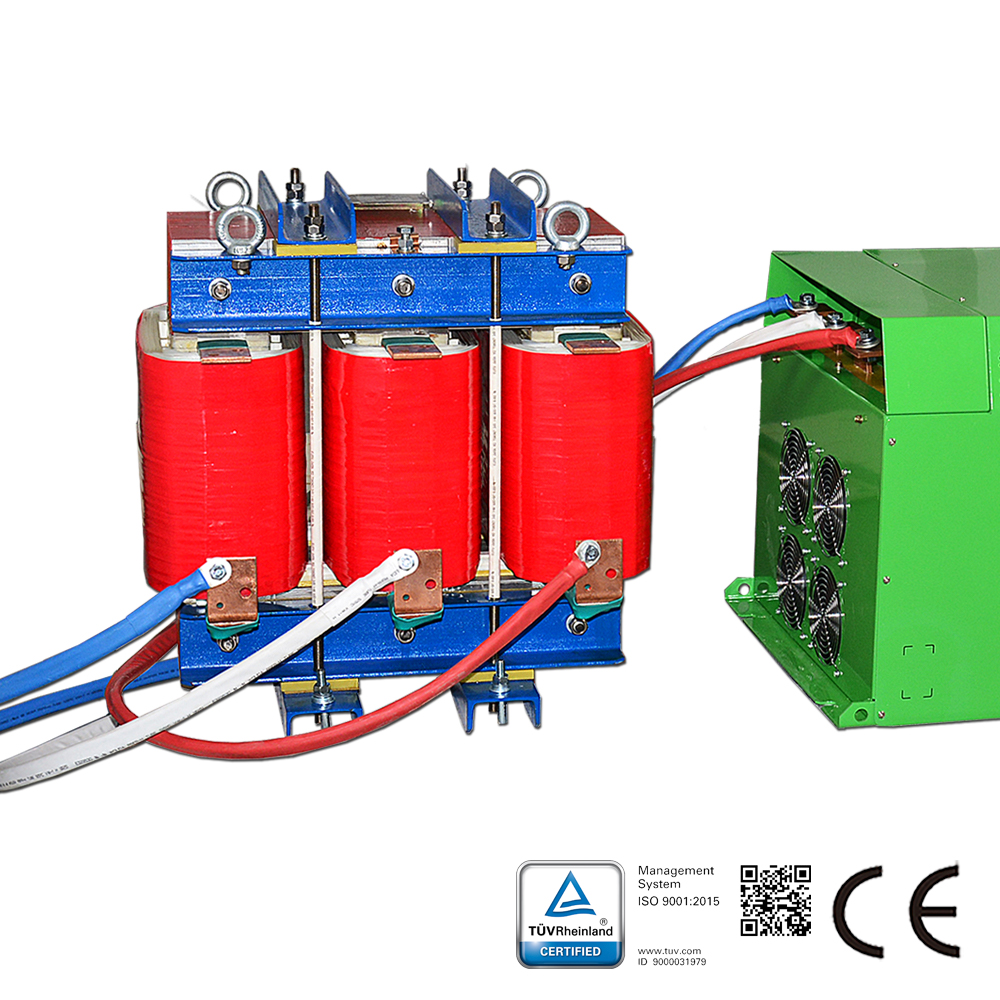

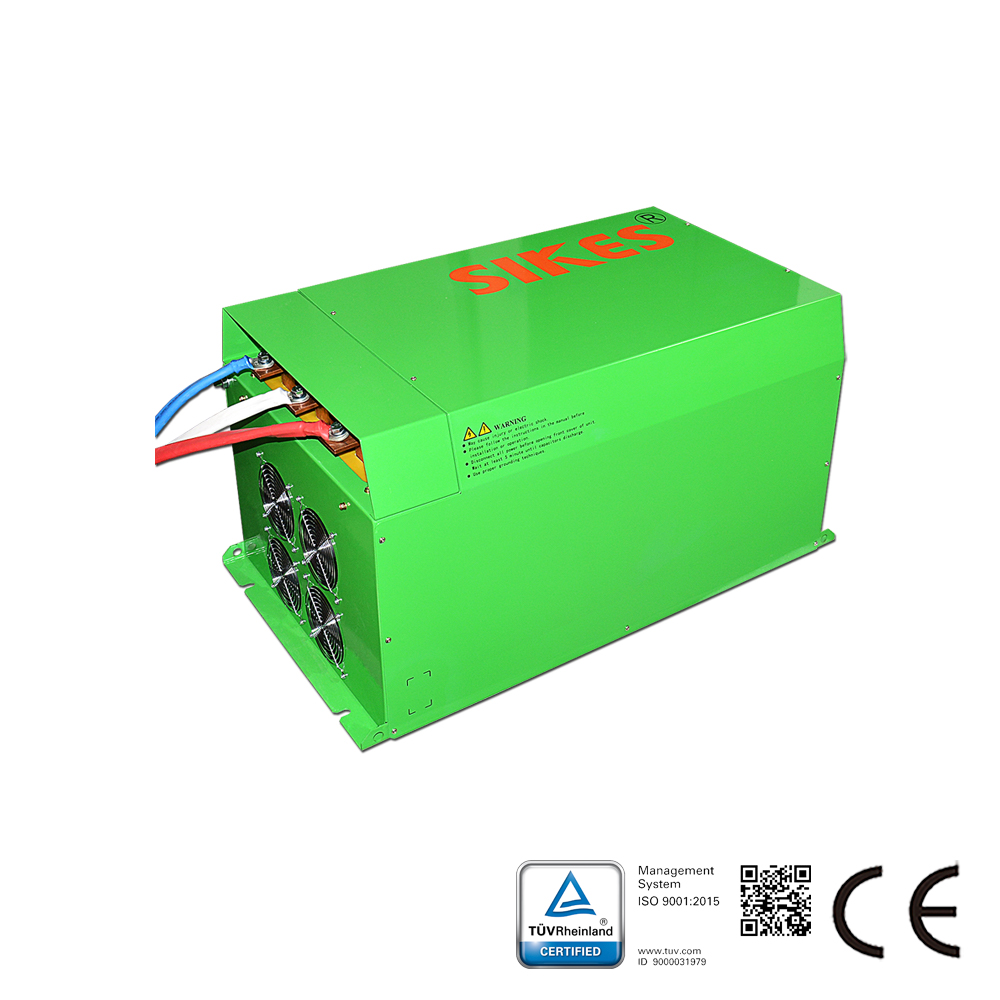

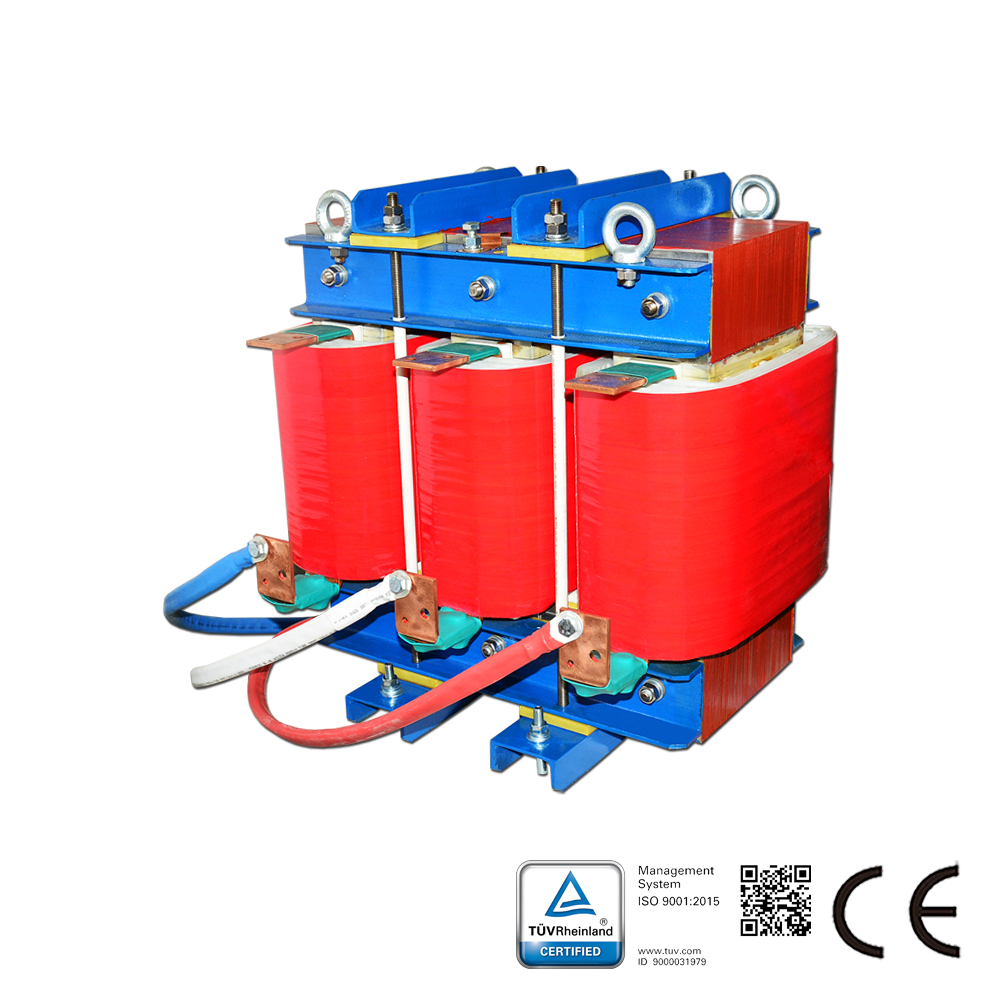

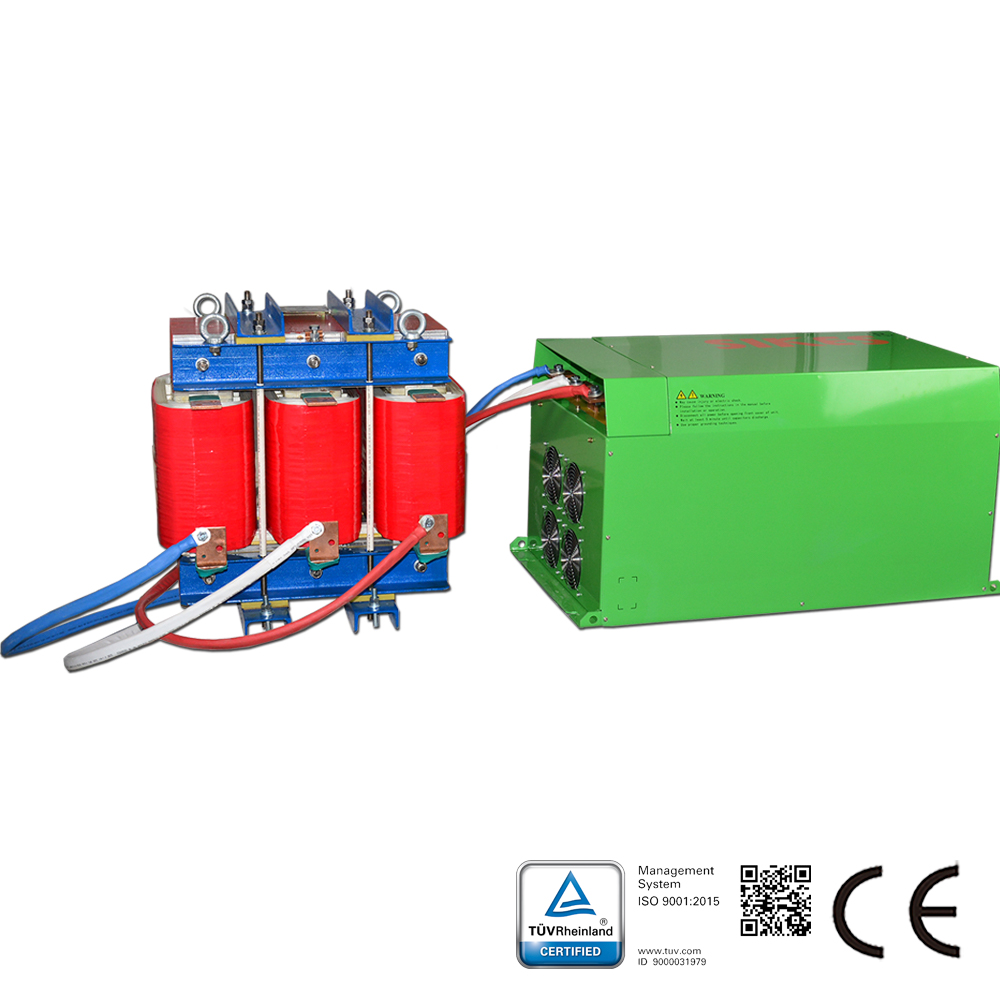

Filter gelombang sinus 720V, 550A, 600KW, Terpisah

Model: SKS-SWFO-0550-CB-7

Deskripsi filter gelombang sinus: Filter gelombang sinus Seri SWF mengubah sinyal keluaran PWM dari penggerak motor menjadi gelombang sinus yang halus dengan residu rendah; Mengurangi fenomena resonansi yang disebabkan oleh kapasitansi dan induktansi terdistribusi dari kabel panjang (lebih dari 50 meter); Menghilangkan tegangan motor berlebih yang disebabkan oleh dv/dt tinggi, Mengurangi kebisingan motor dengan aplikasi filter; Memperpanjang umur motor; Melindungi isolasi motor; Meningkatkan jarak transmisi; Dengan aplikasi filter ini, motor normal dapat menggantikan motor frekuensi variabel. Karakteristik filter gelombang sinus: Filter gelombang sinus Sikes untuk berbagai motor servo dari sistem VSD (terutama untuk inverter atau catu daya switching), dirancang untuk mengubah tegangan kelu...

Pertanyaan Produk atau Solusi

Obrolan Langsung

Tampilan: 98

Bagikan ke:

Spesifikasi

AC/DC	AC
Rentang Arus Nominal (A)	550
Rentang Tegangan Nominal (V)	720
Fase	3 Fase
Rentang Daya (KW)	600
THDv	<5%
Jenis Optik	Pasif

Detail Produk

Deskripsi filter gelombang sinus:

Filter gelombang sinus Seri SWF mengubah sinyal keluaran PWM dari penggerak motor menjadi gelombang sinus yang halus dengan residu rendah;
Mengurangi fenomena resonansi yang disebabkan oleh kapasitansi dan induktansi terdistribusi dari kabel panjang (lebih dari 50 meter);
Menghilangkan tegangan motor berlebih yang disebabkan oleh dv/dt tinggi,
Mengurangi kebisingan motor dengan aplikasi filter;
Memperpanjang umur motor;
Melindungi isolasi motor;
Meningkatkan jarak transmisi;
Dengan aplikasi filter ini, motor normal dapat menggantikan motor frekuensi variabel.

Karakteristik filter gelombang sinus:
Filter gelombang sinus Sikes untuk berbagai motor servo dari sistem VSD (terutama untuk inverter atau catu daya switching), dirancang untuk mengubah tegangan keluaran PWM dari inverter dan menghasilkan tegangan yang hampir sinusoidal. Seri pasif dimaksudkan untuk digunakan dalam jaringan 380v-480v.
Sikes menawarkan Anda pilihan ekonomis lain selain filter Schaffner dan MTE.

Fitur

Data Teknis Filter Gelombang Sinus:
Rentang tegangan nominal: 3*380 hingga 500VAC±10%
Frekuensi motor: 0-120Hz;
Frekuensi switching: 2.0kHz -16K Hz;
Tegangan riak sisa: THDv<5%
Penurunan tegangan pada arus pengenal: ≦10%（50HZ）;
Panjang kabel motor: Hingga 2000m;
Mode kerja: Kontinu untuk operasi dalam ruangan
Daya input penggerak motor nominal: 3.7kw hingga 630kw;
Efisiensi: 98 hingga 99%@tegangan dan daya saluran nominal
Kemampuan kelebihan beban: 150% 60 detik, 120% 60 menit
Tegangan uji: 2240VDC, 2 detik (saluran/saluran), 2720VDC, 2 detik (saluran/kasus)
Kekuatan dielektrik: AC4000V/5mA/60s
Tahanan isolasi: inti-belitan, ≧100MΩ (DC1000V);
Kategori iklim (IEC60068-1): 25/100/21
Proteksi: IP30 (IP40/IP54 atas permintaan), dalam ruangan: IP21
Pendinginan: Udara paksa internal
Tipe beban: beban motor tipikal; transformator step-up standar; beban linier lainnya;

Standar Teknis Filter Gelombang Sinus:
Kapasitor: CEI EN 60831-1/2, IEC 831-1/2
Peralatan: CEI EN60439-1, IEC 439-1, IEC 60939

Aplikasi

Aplikasi filter gelombang sinus:
Ventilator, konveyor, pompa
Instalasi HVAC, kompresor
Elevator, derek, tenaga angin, UPS, EPS
Penggerak motor dengan kabel panjang
Penggerak motor dengan beberapa motor paralel
Aplikasi tegangan menengah (dipasang di depan transformator step-up)
